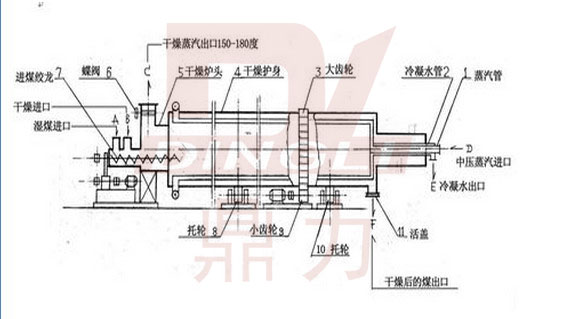

褐煤烘干機上的干燥爐是一個轉動的圓筒形設備，由11部分組成，即蒸汽管（1）、冷凝水管（2）、大齒圈（3）、干燥爐爐身（4）、干燥爐爐頭（5）、電動蝶伐（6）、進煤絞龍（7）、托輪（8、10）、小齒圈（9）、活蓋（11）。A為濕煤進口，B為已干燥煤的進口，C為褐煤干燥產生的蒸汽出口，D為中壓蒸汽進口，E為冷凝水出口，F(xiàn)為干燥后的褐煤出口。干燥爐截面為圓形，直徑為3-4米，總長度30-50米，用鋼板焊成。干燥爐由托輪（8、10）支撐，電機驅動小齒圈（9）轉動，代動大齒圈轉動，從而使干燥爐以每分鐘8轉左右的速度旋轉。

從D口通入壓力為30kg/cm2左右的蒸汽，蒸汽加熱管的加熱面積為2000m2左右，冷凝水從E口出來回到鍋爐。請見圖1、圖2。干燥爐內溫度保持在160℃左右。粉碎至0-30mm的褐煤從A口進入進煤絞龍（7），用絞龍送入干燥爐。經干燥蒸發出的水蒸汽從C口出去，溫度為160℃左右，可用來預熱煤，或者經壓縮后送鍋爐產生蒸汽。已干燥的煤，從E口放出。

干燥爐要保持微正壓，在褐煤干燥產生的蒸汽出口處安裝有電動蝶伐（6），蝶伐與爐內壓力傳感器相連，爐內為微正壓時蝶伐自動打開，爐內為負壓時蝶伐自動關小或關閉。干燥的褐煤出口處裝有活蓋（11），出口可以有2-3個，沿爐的圓周均布。出口轉到下半圈時活蓋自動打開，放出干燥的煤，出口轉到上半圈時活蓋依靠自重自動關閉。這樣避免空氣進入爐內，使干燥爐內處于水蒸汽氛圍中，成缺氧狀態，防止褐煤自然或爆炸。
